重庆川仪 200mm 大表盘压力表：远距离与大型设备的高清读数优选
在工业生产中，部分压力监测场景（如大型储罐顶部、高平台管道、车间远距离监控点）对压力表的读数可视性要求极高 —— 传统小表盘（如 60mm、100mm）压力表因刻度密集、指针细小，在 3 米以上远距离或强光环境下易出现读数模糊、误判问题，难以满足大型化工园区、电厂锅炉区、重型机械等场景的精准监测需求。作为国内自动化仪表领域的领军企业，重庆川仪针对此类痛点，推出表盘直径 200mm 大表盘压力表，凭借 “超大表盘高清读数”“强环境耐受结构”“多场景适配设计” 三大核心优势，成为远距离监控、大型设备压力监测的优选设备，广泛应用于石油化工、电力能源、重型制造等行业，为工业用户提供清晰、精准的压力测量解决方案。
一、产品概述：远距离高清读数的 “可视化” 压力监测设备

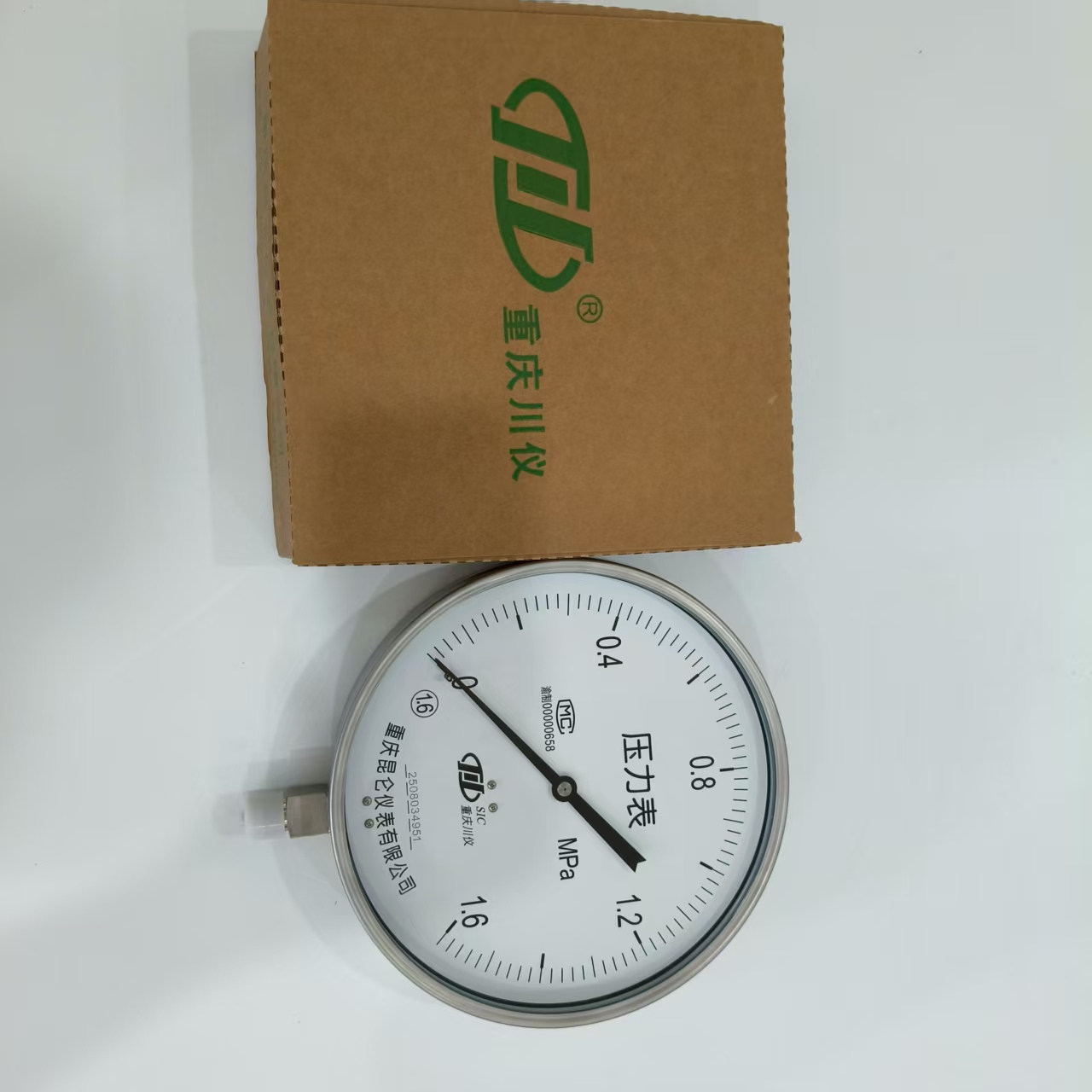

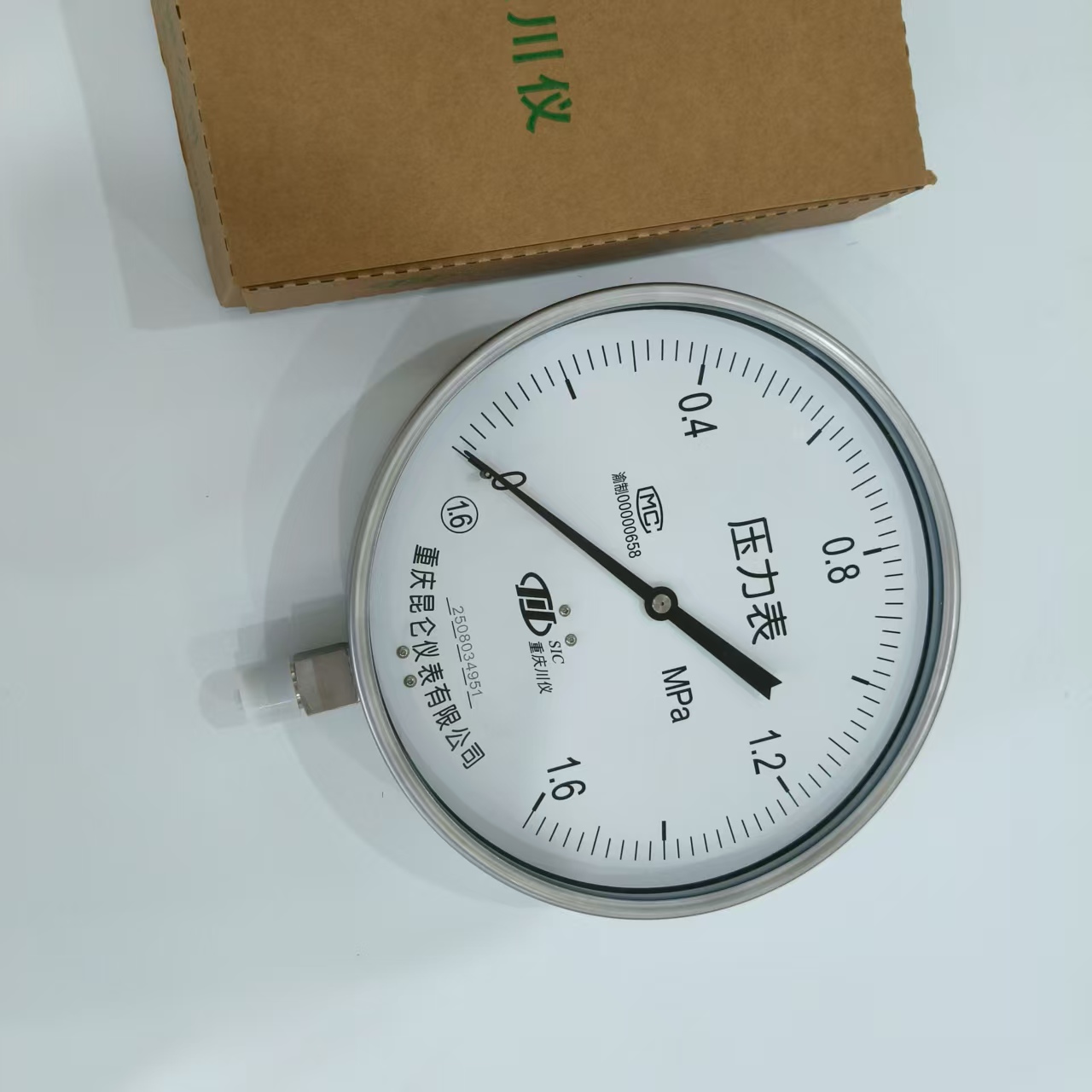

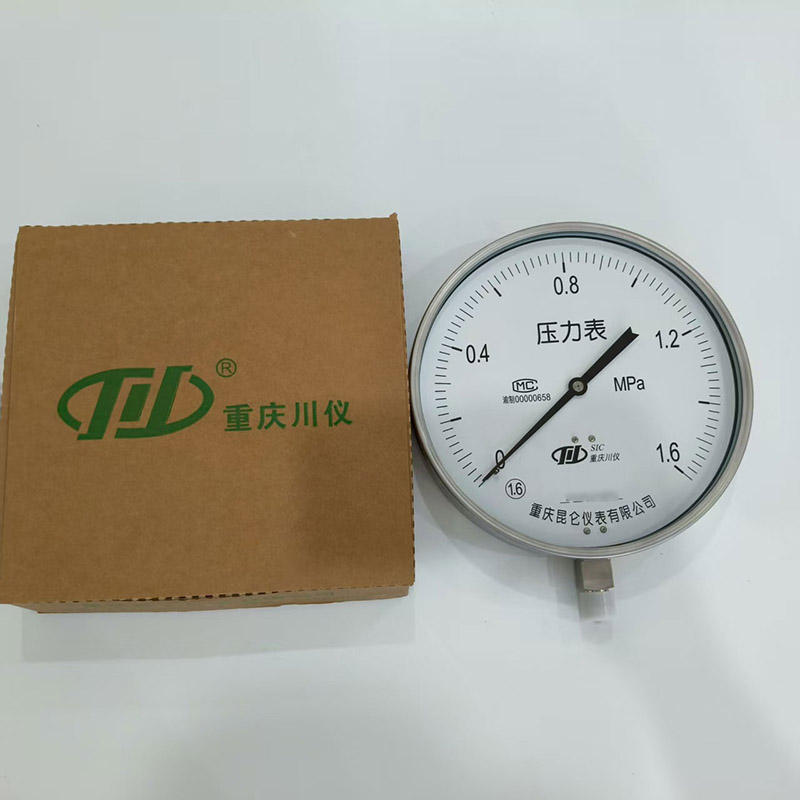

重庆川仪 200mm 大表盘压力表由 “200mm 超大表盘指示单元”“高精度传感单元”“强环境防护单元” 三部分构成，基于 “弹性元件形变传动” 的核心工作原理：被测介质压力作用于内部弹簧管（材质可选 304/316L 不锈钢），使其产生弹性形变，通过精密机芯齿轮组将形变转化为指针偏转；200mm 超大表盘采用宽刻度、大指针设计，配合高对比度配色，确保远距离或复杂光线下的读数清晰度；同时，表壳采用高强度材质与密封结构，可耐受粉尘、潮湿、轻微振动等工业环境干扰，适配大型设备与开阔区域的压力监测需求。
相较于传统小表盘压力表，该型号的核心竞争力体现在 “可视化优势” 与 “场景适配性”：200mm 表盘使刻度间距较 100mm 表盘扩大 1 倍（最小刻度间隔≥1mm），指针长度达 95mm（覆盖表盘半径 90% 以上），搭配夜光涂层（可选），3-5 米远距离仍可清晰读数，解决传统表盘 “近看清晰、远看模糊” 的痛点；此外，产品覆盖 0~0.1MPa（真空）至 0~100MPa（高压）量程，支持径向、轴向、带前边等多种安装方式，可适配从大型储罐顶部到高平台管道的全场景监测需求，是工业远距离压力监控的 “可视化” 利器。
二、核心技术与性能优势：高清可视，耐受复杂环境
重庆川仪 200mm 大表盘压力表的卓越性能，源于对表盘设计、传感精度与环境防护的深度优化，从视觉体验到结构可靠性，全方位解决远距离、大型设备压力监测的痛点：

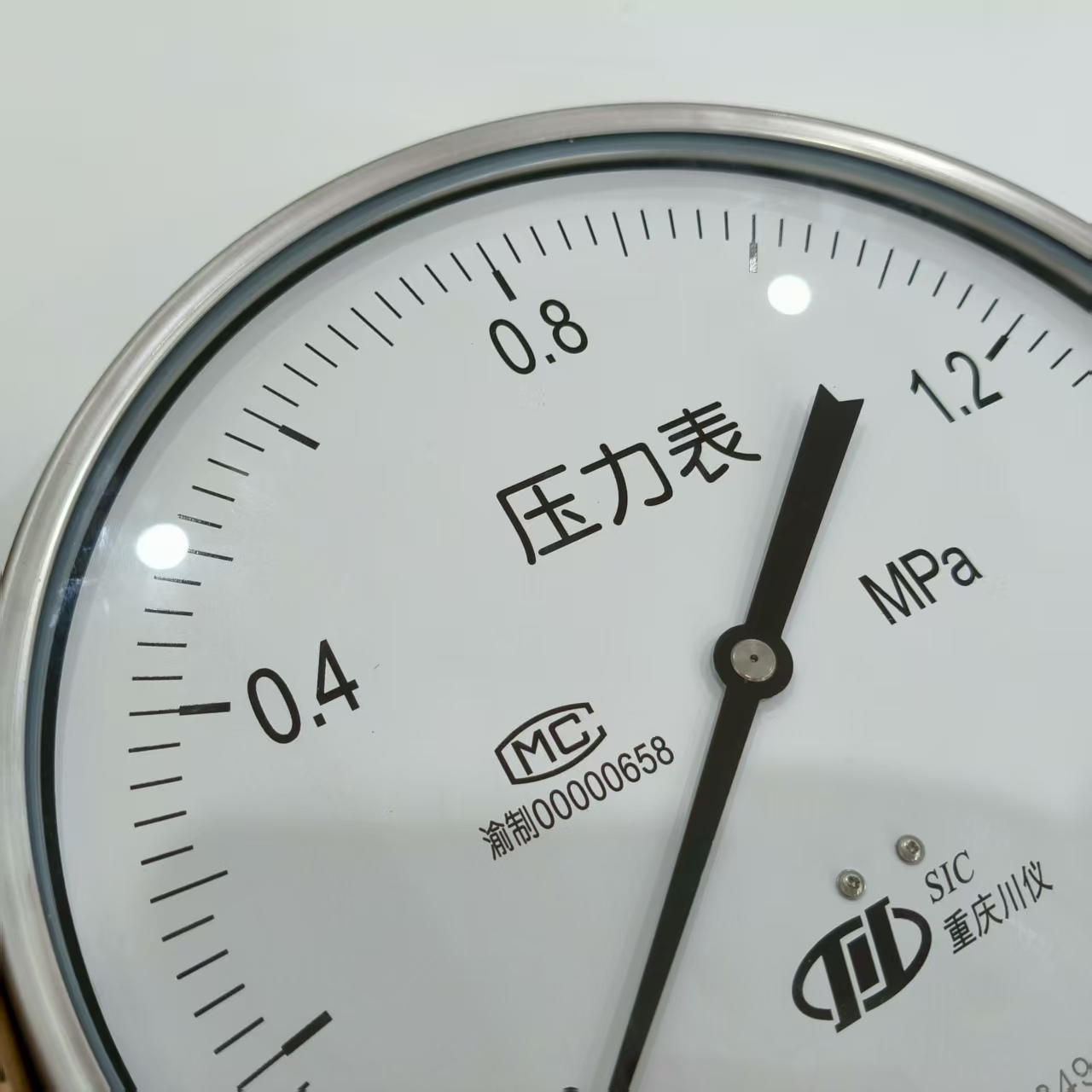

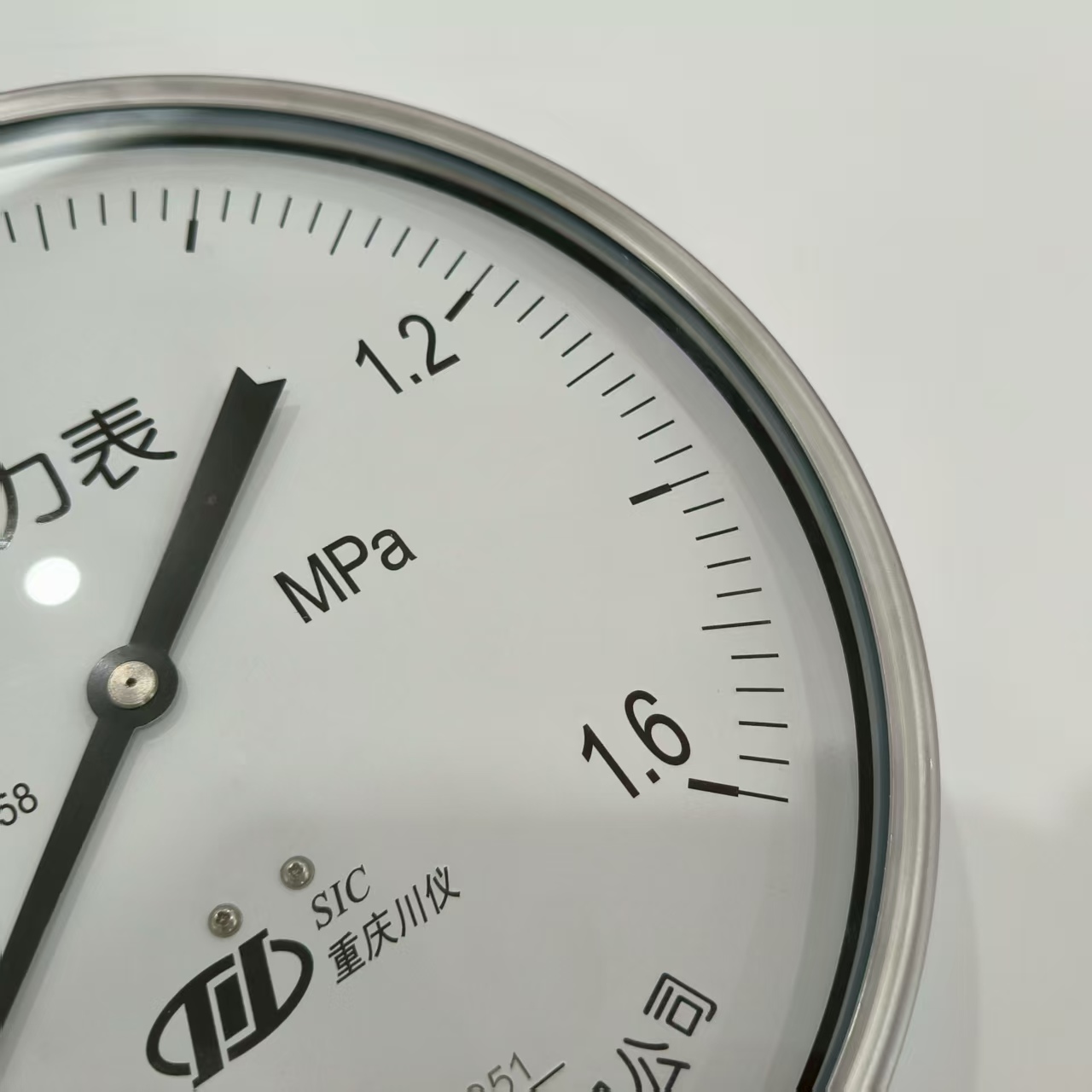

1. 200mm 超大表盘设计：高清读数，适配远距离监控
- 宽刻度与大指针优化：表盘采用 “大跨度刻度 + 加粗指针” 设计 —— 量程刻度线宽度≥0.5mm，最小分度值对应刻度长度≥2mm（如 0~1MPa 量程，每 0.05MPa 对应 2mm 刻度），避免小表盘刻度密集导致的读数混淆；指针采用高弹性磷铜材质，宽度达 3mm，尖端为楔形设计（尖端宽度 0.5mm），配合红色 / 黑色高对比度颜色，在自然光、强光或弱光环境下均能快速识别指针位置，3 米距离读数误差≤±0.5%，5 米距离读数误差≤±1%，远优于传统 100mm 表盘（3 米距离误差≥±3%）。
- 表盘材质与视觉优化：表盘基板采用 0.5mm 厚铝合金材质，表面经喷塑处理（颜色可选白色、浅灰色），避免反光干扰；刻度与数字采用丝网印刷工艺，油墨厚度≥20μm，具备耐磨、耐溶剂特性（可耐受酒精擦拭），长期使用无褪色；部分型号配备防眩光表玻璃（厚度 5mm 钢化玻璃），通过特殊镀膜处理，减少强光下的反光率（反光率≤10%），适配户外露天安装（如大型储罐顶部、露天管道）场景；可选夜光涂层型号，表盘刻度与指针涂覆长效夜光材料（发光时长≥8 小时），满足夜间或昏暗环境（如车间角落、地下管道井）的读数需求。
- 读数辅助设计：表盘边缘标注清晰的量程标识（如 “0~10MPa”“精度等级 1.0”）与单位符号（如 “MPa”“kPa”），避免量程误判；部分型号在表盘关键压力点（如安全阀设定压力、工作压力上限）标注红色警示线，直观提醒操作人员压力是否处于安全范围，减少因读数疏忽导致的超压风险。
2. 高精度传感与稳定传动：数据可靠，误差可控
- 高灵敏度弹簧管：内部核心传感元件采用 “单层 / 双层波登管” 设计 —— 常规介质选用 304 不锈钢波登管（壁厚 0.8~1.2mm），耐腐蚀介质选用 316L 不锈钢波登管，特殊强腐蚀介质可选哈氏合金 C276 波登管；波登管采用冷拔成型工艺，弹性形变线性度误差≤±0.3%，确保压力与指针偏转严格对应，全量程测量精度达 ±1.0%（部分型号达 ±0.5%），重复性误差≤±0.2%，满足大型设备对压力监测精度的严苛要求（如锅炉给水压力、大型压缩机出口压力）。
- 精密机芯传动：采用 “黄铜齿轮组 + 双宝石轴承” 结构 —— 齿轮组模数为 0.15，齿面经高频淬火处理（硬度 HRC50~55），啮合间隙≤0.01mm，避免长期使用导致的传动间隙增大；宝石轴承（氧化铝陶瓷材质）硬度达 HV1800，摩擦系数≤0.001，较普通铜轴承磨损率降低 90%，确保指针转动平稳无卡滞，长期使用后精度衰减≤0.1%/ 年，校准周期可延长至 1~2 年，降低运维成本。
3. 强环境防护与多安装适配：长效稳定，覆盖多场景
- 全场景防护结构：表壳采用压铸铝合金（表面环氧树脂涂层）或 304 不锈钢材质，防护等级达 IP65（部分型号达 IP67），可抵御粉尘、雨水、潮湿环境的侵蚀（如户外储罐顶部的雨水冲刷、车间的油雾污染）；表壳与表玻璃连接处采用丁腈橡胶密封圈（耐温 - 40℃~120℃），密封性能优异，避免水汽进入表壳内部导致的表盘受潮、机芯锈蚀；针对振动场景（如大型风机旁、重型机床附近），可选耐震充油型号，表壳内填充甲基硅油（粘度 1000cSt），通过液体阻尼效应削弱振动对指针的影响，指针抖动幅度≤满量程的 2%，确保动态工况下读数稳定。
- 多安装方式适配：支持径向安装（表盘垂直于接口轴线）、轴向安装（表盘平行于接口轴线）、轴向带前边安装（表盘平行于接口轴线且带前端固定法兰）三种主流安装方式 —— 径向安装适配大型管道水平段、设备顶部（如储罐顶部压力表接口）；轴向安装适配设备侧面、狭小空间（如大型机床侧面接口）；轴向带前边安装适配需固定在设备面板的场景（如控制室大型仪表盘）；接口规格覆盖 M20×1.5、G1/2、NPT1/2 等工业标准，法兰接口支持 DN25~DN50 PN1.6~PN6.4MPa，可直接匹配大型设备的预留接口，无需额外转接，安装效率较传统小表盘压力表提升 30%。
三、适用场景：聚焦远距离与大型设备压力监测
凭借 “200mm 大表盘高清读数、强环境防护、多安装适配” 的核心优势，重庆川仪 200mm 大表盘压力表广泛应用于远距离监控、大型设备的压力监测场景，典型应用包括：
1. 石油化工行业
- 大型储罐压力监测：在原油储罐、液化石油气（LPG）储罐顶部，安装 200mm 径向大表盘压力表，3~5 米距离内可清晰读取罐内压力（如 LPG 储罐压力 0~1.6MPa），避免操作人员攀爬储罐近距离读数的安全风险；耐震充油型号可抵御储罐区的风力振动，确保读数稳定，同时 IP67 防护等级耐受雨水冲刷，长期户外使用无故障（年故障率≤0.5%）。
- 高平台管道压力监测：在化工园区的高平台管道（如反应釜顶部进料管、精馏塔出口管），安装 200mm 轴向大表盘压力表，操作人员在地面即可清晰读数（如精馏塔出口压力 0~2.5MPa），无需搭建临时平台或使用登高设备，提升巡检效率（单次巡检时间缩短 15~20 分钟），降低高空作业风险。
2. 电力能源行业
- 电厂锅炉与蒸汽管道监测：在火电厂的锅炉汽包、过热器出口管道等大型设备上，安装 200mm 大表盘压力表，配合防眩光表玻璃，即使在锅炉区强光环境下，3 米外仍可清晰读取蒸汽压力（如过热器出口压力 10~16MPa）；高精度（±0.5%）设计确保压力数据准确，为锅炉运行参数优化提供可靠依据，避免因压力误判导致的设备超压或效率下降（节能率可达 2%~3%）。
- 大型风机与水泵压力监测：在电厂的引风机、给水泵等大型辅机设备出口管道，安装 200mm 耐震充油大表盘压力表，耐受设备运行时的持续振动（频率 50~200Hz），指针无明显抖动；大表盘设计使巡检人员在车间通道即可读取压力（如给水泵出口压力 0~10MPa），无需靠近高噪音设备，提升巡检安全性与效率。
3. 重型制造行业
- 大型液压设备压力监测：在冶金轧机、锻造液压机等大型液压设备的油缸接口处，安装 200mm 轴向带前边大表盘压力表，适配设备面板安装，操作人员在操作室即可清晰读取液压压力（如锻造液压机压力 0~63MPa）；宽刻度设计可快速识别压力是否达到工艺要求（如锻造所需压力 40~50MPa），避免因读数误差导致的工件成型缺陷（合格率提升 3%~5%）。
- 工程机械压力监测：在挖掘机、起重机等大型工程机械的液压系统中，安装 200mm 径向大表盘压力表，适配设备驾驶室附近的安装位置，驾驶员在驾驶室内即可清晰读取液压压力（如起重机变幅油缸压力 0~35MPa）；夜光涂层型号满足夜间作业需求，确保复杂工况下的压力监测精准，减少机械故障（液压系统故障降低 20%~25%）。
4. 市政与环保行业
- 大型水处理设备监测：在自来水厂的大型沉淀池、污水处理厂的污泥浓缩罐顶部，安装 200mm 户外型大表盘压力表，IP67 防护等级耐受潮湿、雨水环境，3 米距离可读取池内压力（如污泥浓缩罐压力 0~0.6MPa），配合红色警示线标注安全压力范围，直观提醒操作人员避免超压溢罐；大表盘设计减少巡检人员靠近设备的频率，降低接触污染物的风险。
四、产品价值：为远距离与大型设备创造精准监测价值
选择重庆川仪 200mm 大表盘压力表，可从 “读数体验、安全保障、效率提升” 三个核心维度为用户创造价值：
- 优化远距离读数体验：200mm 大表盘 + 宽刻度设计，解决传统小表盘 “远看模糊” 的痛点，3~5 米距离读数误差≤±1%，减少因读数误判导致的工艺调整失误（如超压未察觉导致的设备损坏），提升压力监测的准确性。
- 提升运维安全与效率：无需操作人员近距离或登高读数，避免攀爬储罐、搭建高平台等高危操作（单次操作可减少 2~3 个安全风险点）；户外型防护设计减少设备维护频率（年维护次数≤2 次），巡检效率提升 30%~40%，降低人力成本。
适配大型设备与复杂环境：多安装方式 + 宽温宽压覆盖，可匹配大型储罐、高平台管道、重型机械等场景的接口需求，无需额外改造设备；耐震、防爆、防腐等特性确保长期稳定运行（平均使用寿命 5~8 年），减少设备更换成本与停机损失。
五、总结与品牌保障
作为重庆川仪针对远距离、大型设备压力监测推出的专项解决方案，200mm 大表盘压力表以 “高清读数、强环境耐受、多场景适配” 为核心，完美解决了传统小表盘压力表在开阔区域、大型设备上的 “读数难、适配差” 痛点，成为石油化工、电力能源等行业的优选设备。重庆川仪作为国内自动化仪表行业的 “老字号” 企业，拥有完善的质量控制体系（通过 ISO 9001、ISO 14001 认证），每台 200mm 大表盘压力表出厂前均需经过严格的视觉清晰度测试（3~5 米距离读数误差检测）、压力精度校准（全量程多点校准）、环境防护测试（IP65/IP67 密封性测试），确保可靠性；同时，全国 20 余个售后服务网点可提供定制化选型（如根据安装场景推荐安装方式、表盘功能）、现场安装指导、定期校准服务，响应时间≤24 小时，为用户提供全生命周期保障。
未来，随着工业设备向 “大型化、智能化” 发展，重庆川仪或将进一步优化该系列产品 —— 如集成高清摄像头与 AI 识别功能，实现远程自动读数与数据上传；采用无线通信模块（LoRaWAN、5G），推出 “智能大表盘压力表”，为远距离、大型设备的压力监测提供更智能、更便捷的解决方案，助力工业用户实现设备精细化管理与高效生产。
