重庆川仪压力变送器投用步骤，这些操作顺序错了极易打坏膜片

在化工、水处理、热力、油气等自控现场，重庆川仪 PDS 系列压力 / 差压变送器是很常用的测量仪表。很多仪表故障，并不是产品本身质量问题，而是投运时操作顺序失误，瞬间的压力冲击、水锤，直接打坏内部传感膜片，造成不可逆损坏，维修和更换成本很高。

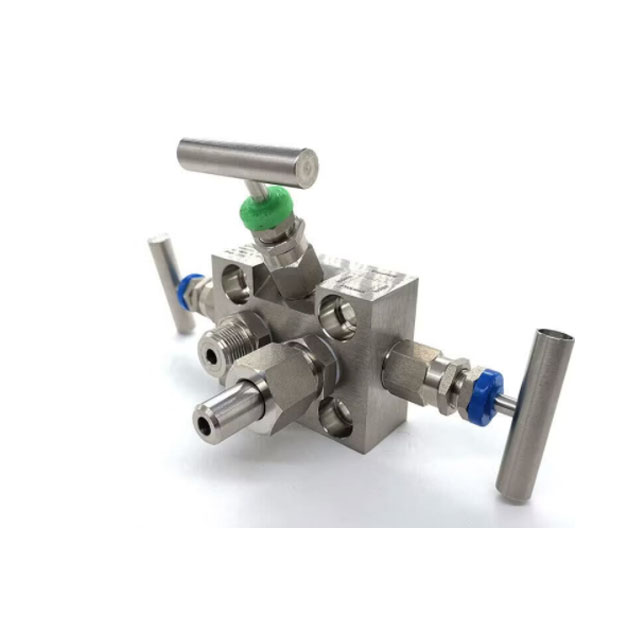

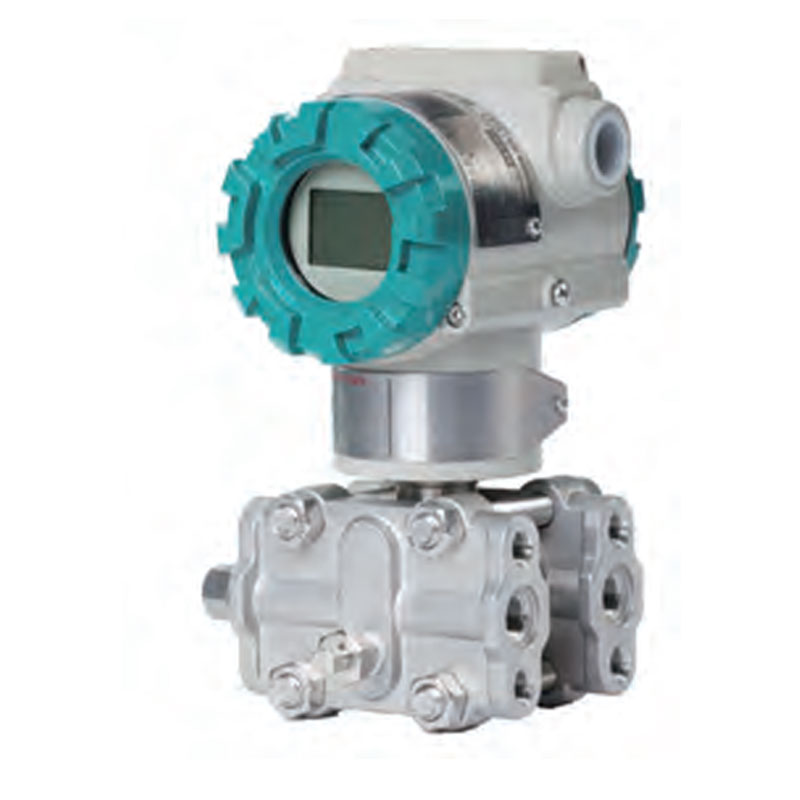

变送器的传感膜片精密又脆弱，承受不住骤然的高压冲击。尤其是差压变送器配套三阀组的工况，开关阀件的先后顺序，是投用的重中之重。本文以川仪 PDS 压力、差压变送器为例，分享标准投用、停运、泄压操作流程，供仪表工程师、运维人员、现场施工人员参考。

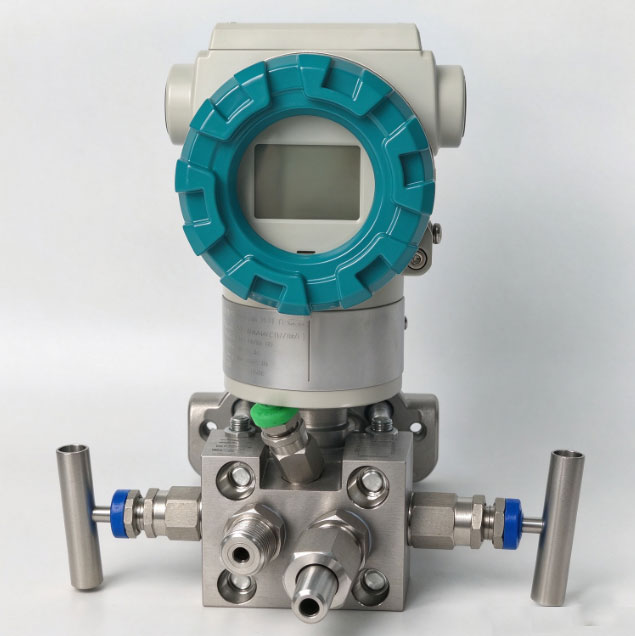

温馨提示:本文适用于带三阀组安装的川仪 PDS 差压变送器；

一、投运前检查（正式引压之前必须做完）

1. 核对铭牌参数：量程、膜片材质、防爆等级、供电电压、输出协议（HART/4-20mA）和工况匹配；

2. 检查引压管路：管路固定牢固，无焊渣、杂物堵塞，伴热管线无异常（蒸汽、粘稠介质工况）；

3. 电气检查：供电电压在额定范围内，屏蔽电缆单点接地，接线紧固，无短路、虚接；

4. 三阀组初始状态：平衡阀全开，高压侧阀、低压侧阀全部关闭，这是投运前标准待命状态；

5. 确认工艺状态：管道设备压力稳定，无剧烈脉动、水锤风险。

 二、标准投用步骤（差压变送器 + 三阀组）

✅ 正确顺序：开高压阀 → 关平衡阀 → 开低压阀

1. 缓慢打开高压侧取压阀，让高压端压力缓慢进入变送器高压腔，观察变送器显示，压力平稳上升；

重点：严禁高低压阀同时猛开，高压直接冲击膜片。

2. 待高压侧压力稳定，确认示数平稳后， 缓慢关闭平衡阀；

平衡阀的作用是让高低压腔压力平衡，关闭平衡阀之后，变送器才会采集压差信号；

3. 缓慢打开低压侧取压阀，变送器正式进入正常差压测量状态；

4. 投运完成后，观察 5~10 分钟：确认示数稳定、无跳变，和现场工艺压力匹配；

5. 微调阻尼（川仪 PDS 支持本机按键或 HART 手操器设置阻尼），压力脉动大的工况，适当加大阻尼，避免数值频繁跳动。

❌ 最常见致命错误：先开高低压阀、后关平衡阀

平衡阀没关的时候，高低压腔连通，一旦两侧压力差瞬间建立，巨大压差会直接冲击传感器膜片，很多膜片击穿、永久零点漂移，都是这个原因造成。

三、停运、泄压操作步骤（检修、拆卸变送器时）

✅ 正确顺序：开平衡阀 → 关低压阀 → 关高压阀 → 缓慢排污泄压

1. 先打开平衡阀，让变送器高低压腔压力再次平衡，保护膜片不受单侧高压冲击；

2. 关闭低压侧取压阀；

3. 关闭高压侧取压阀；

4. 缓慢打开排污阀，逐步释放引压管内介质压力，泄压速度一定要慢；

5. 压力归零之后，方可拆卸变送器，禁止带压拆卸。

❌ 错误操作：直接关阀、直接拆表，单侧高压压住膜片，极易造成膜片变形损坏。

四、额外容易忽略的保护要点（川仪 PDS 变送器通用）

1. 水锤防护：泵启停、阀门快速开关容易产生水锤冲击，条件允许可以加装缓冲罐、阻尼器；

2. 高温介质：蒸汽工况必须加装冷凝圈，不能让高温蒸汽直接接触膜片，高温会损伤传感器；

3. 强腐蚀介质：选用对应膜片材质（哈氏合金、钽膜片等），隔离液工况要保证隔离液充足；

4. 零点复查：投运稳定后，可以利用川仪 PDS 本地按键或者 HART 手操器核对零点，必要时微调；

5. 禁止超量程：即使变送器有过载能力，持续超压会加速传感器老化，缩短使用寿命。

五、发现这些现象，立刻停止投运，排查问题

•  仪表数值直接顶满量程，无法回落；

•  数值无规律大幅跳变，管路没有压力波动；

• 零点长期偏移，泄压之后回不到零点；

出现以上情况，优先检查操作顺序、引压管路堵塞，若确认膜片受损，需返厂维修更换传感组件。
