重庆川仪 PDS 压力变送器支持哪些通讯协议？一文看懂选型要点

在石油化工、电力、冶金、水处理、制药等自控项目里，重庆川仪 PDS 系列智能压力变送器是国内应用非常广泛的国产压力测量仪表。很多工程师在方案选型、DCS 对接、现场组态调试时，最关心的就是它的通讯协议类型、版本以及适配场景。今天就详细梳理重庆川仪 PDS 压力变送器全系列通讯协议，以及不同协议的区别、配套调试工具和选型建议。

一、PDS 压力变送器主流通讯协议清单

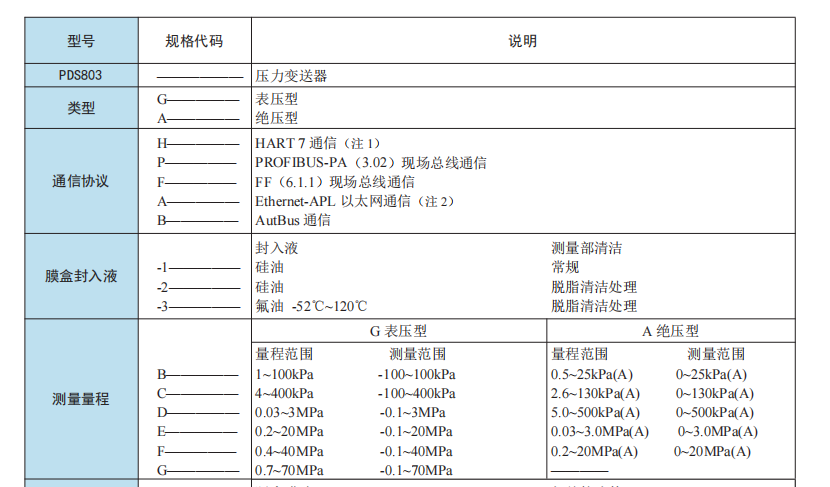

重庆川仪 PDS（PDS800 系列为主，PDS803、PDS805、PDS843、PDS873、PDS815 等）支持多协议可选，订货时就要指定通讯输出类型，不同协议硬件版本不一样，不能现场直接转换重庆川仪：

1.HART 协议（最常用）

版本：HART 6.0 / HART 7.0

输出形式：4-20mA 模拟电流信号叠加 HART 数字信号，属于模拟 + 数字混合信号。

特点：两线制供电，布线简单，兼容传统 4-20mA 控制系统；支持手持器（HART 手操器）、PDM 设备管理软件远程组态、改量程、零点迁移、读取仪表自诊断信息、温度、传感器状态等参数。

适用场景：绝大多数改造项目、常规 DCS、PLC 系统，是现场存量最多的版本。

2. PROFIBUS-PA 总线协议

版本：PA 3.02

全数字总线通讯，总线供电，适合防爆化工区域，可接入 PA 总线 DCS 系统，一条总线挂载多台仪表，数字化传输全部测量参数、诊断信息。

适用场景：大型化工、炼化项目，配套西门子等支持 PA 总线的自控系统。

3. FF 基金会现场总线（Foundation Fieldbus）

版本：FF 6.1.1

工业全数字现场总线，支持总线供电、设备功能块、仪表之间就地联动，多用于大型流程工业、高端炼化装置。

4. 无线通讯协议

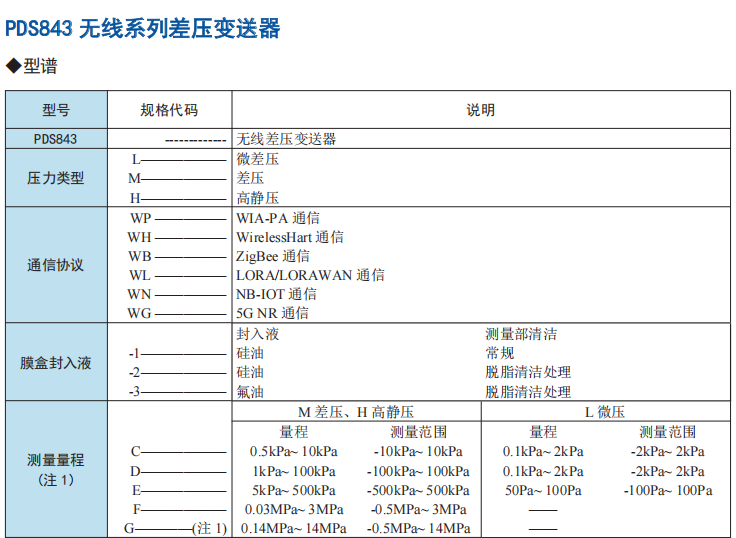

WirelessHART、ZigBee 无线版本，适合布线困难、偏远测点、罐区等场景，无需敷设信号电缆，远程无线监控。

5.其他可选协议

部分型号支持 Ethernet-APL、AutBus；PDS403N 经济型版本还提供 RS485 通讯（Modbus）方案，多用于供水、暖通、普通成套设备配套重庆川仪。

重点提醒：同一款 PDS 变送器，协议是订货选型代码确定的*，HART 款、PA 款、FF 款硬件模块不同，后期无法直接刷协议更换。

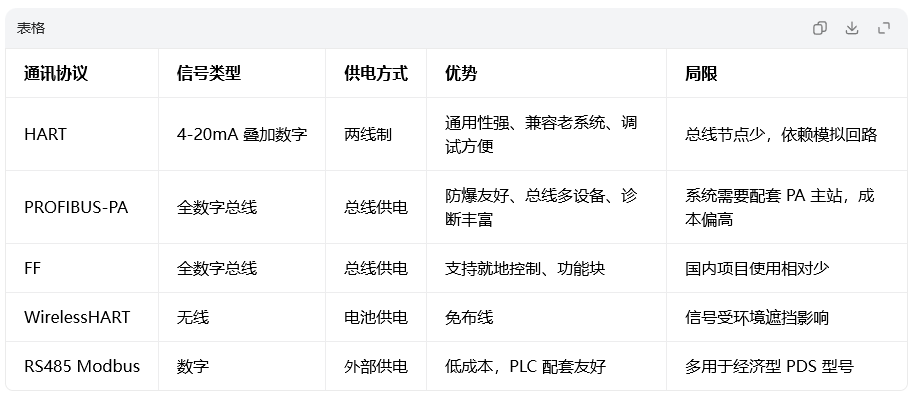

二、各通讯协议对比，选型快速参考

三、PDS 变送器怎么组态调试？

1. HART 版本

调试工具：HART 手操器（罗斯蒙特、国产 HART 手操器均可）、川仪 PDM 设备管理软件、带 HART 调制解调器的电脑。

可操作：量程上下限、阻尼、单位、零点校准、传感器自检、报警信息读取。

2. PROFIBUS-PA / FF 总线版本

需要 DCS 系统总线组态软件，导入川仪 PDS 设备描述文件（GSD/DD 文件），在系统里分配地址、识别仪表、读取参数。

3. 无线版本

需要配套无线网关、无线管理平台，统一管理无线仪表网络。

四、常见客户疑问

 1、川仪 PDS 压力变送器有没有 Modbus-RTU？

标准 PDS800 智能系列默认不带 Modbus；PDS403N 经济型型号可选 RS485 Modbus，如果项目明确需要 Modbus，订货时要选对应型号代码，不要默认选 PDS805 HART 款。

 2、HART7.0 和 HART6.0 有什么差别？

HART7.0 支持更多设备诊断信息、长标签、更多变量输出，新款 PDS 优先 HART7.0；老系统如果是老旧 HART 主站，选型时可以指定 HART6.0 保证兼容性。

 3、HART 仪表接普通 4-20mA 模块能用吗？

可以。4-20mA 电流信号正常采集压力数值，只是 HART 数字通讯功能无法使用，不能远程组态。

五、选型总结

• 普通工厂、改造项目、常规 PLC/DCS：优先 HART 协议（HART7.0），通用性最好，后期维护配件、手操器资源充足；


•  大型化工防爆项目、总线型 DCS：选 PROFIBUS-PA；

• 布线困难、罐区、野外测点：选 WirelessHART 无线版本；

• 低成本成套设备、供水暖通：可以选用带 RS485 Modbus 的 PDS403N。

重庆川仪 PDS 压力变送器作为国产标杆智能压力仪表，多协议的设计，让它可以适配从传统模拟系统到新一代总线、无线数字化工厂的各类自控方案。大家在提报型号、询价时，一定要把通讯协议、防爆等级、接液材质、量程同步给到供应商，避免协议选错导致仪表无法对接控制系统。
