重庆川仪轴向带前边耐震充油压力表：狭小空间与强震环境的精准测量之选
在工业生产的诸多场景中，压力表常需安装于设备侧面、管道转角等狭小空间，同时面临泵体、压缩机等设备产生的持续振动干扰 —— 传统径向压力表安装受限，普通压力表易因振动导致指针抖动、读数失真，难以满足设备密集型车间（如机械加工、化工反应区）的压力监测需求。作为国内自动化仪表领域的领军企业，重庆川仪针对此类痛点，推出轴向带前边耐震充油压力表，凭借 “轴向带前边安装设计”“全量程耐震充油结构”“高适配性材质” 三大核心优势，成为狭小空间、强振动环境下压力监测的优选设备，广泛应用于机械制造、石油化工、电力冶金等行业，为工业用户提供精准、稳定的压力测量解决方案。
一、产品概述：狭小空间与强震环境的 “适配型” 压力监测设备
重庆川仪轴向带前边耐震充油压力表由 “轴向带前边安装单元”“耐震充油阻尼单元”“精准指示单元” 三部分构成，基于 “弹性元件形变 + 阻尼缓冲” 的核心工作原理：被测介质压力作用于内部弹簧管，使其产生弹性形变，通过机芯齿轮传动机构带动指针偏转；表壳内填充专用阻尼油（如硅油、甘油），通过液体阻尼效应削弱外部振动对指针的影响，确保读数稳定；同时，轴向带前边设计（表盘轴线与接口轴线平行，表盘前端带固定法兰边）可直接贴合设备表面安装，无需额外空间预留，完美适配狭小安装场景。
相较于传统径向压力表或普通耐震压力表，该型号的核心竞争力体现在 “安装灵活性” 与 “振动适应性”：轴向带前边设计打破了径向压力表对安装空间的限制，可直接安装于设备侧面、管道垂直壁等狭小位置（如液压站油缸侧面、机床主轴箱体）；全量程耐震充油结构可抵御 10~500Hz、加速度≤50m/s² 的持续振动，避免指针抖动幅度超过满量程的 3%，读数精度较普通耐震压力表提升 20%；此外，产品覆盖 0~0.1MPa（真空）至 0~60MPa（高压）量程，适配从低压气动系统到高压液压回路的全场景压力监测需求，是工业密集型设备压力测量的 “适配型” 利器。
二、核心技术与性能优势：适配狭小空间，稳定抵御强震
重庆川仪轴向带前边耐震充油压力表的卓越性能，源于对安装结构、耐震技术的深度优化，从设计细节到材质选择，全方位解决狭小空间、强振动环境下的测量痛点：
1. 轴向带前边安装设计：灵活适配狭小空间

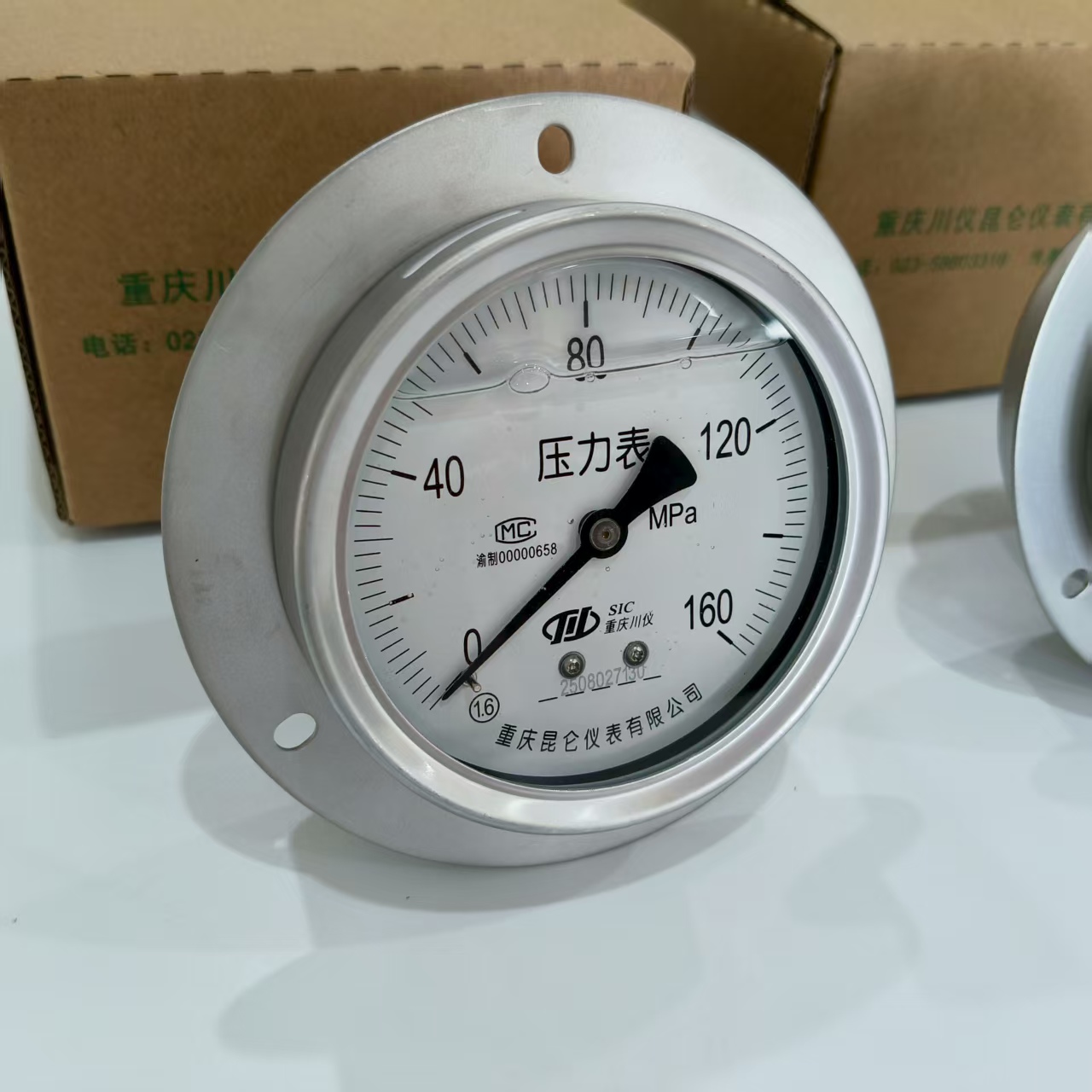

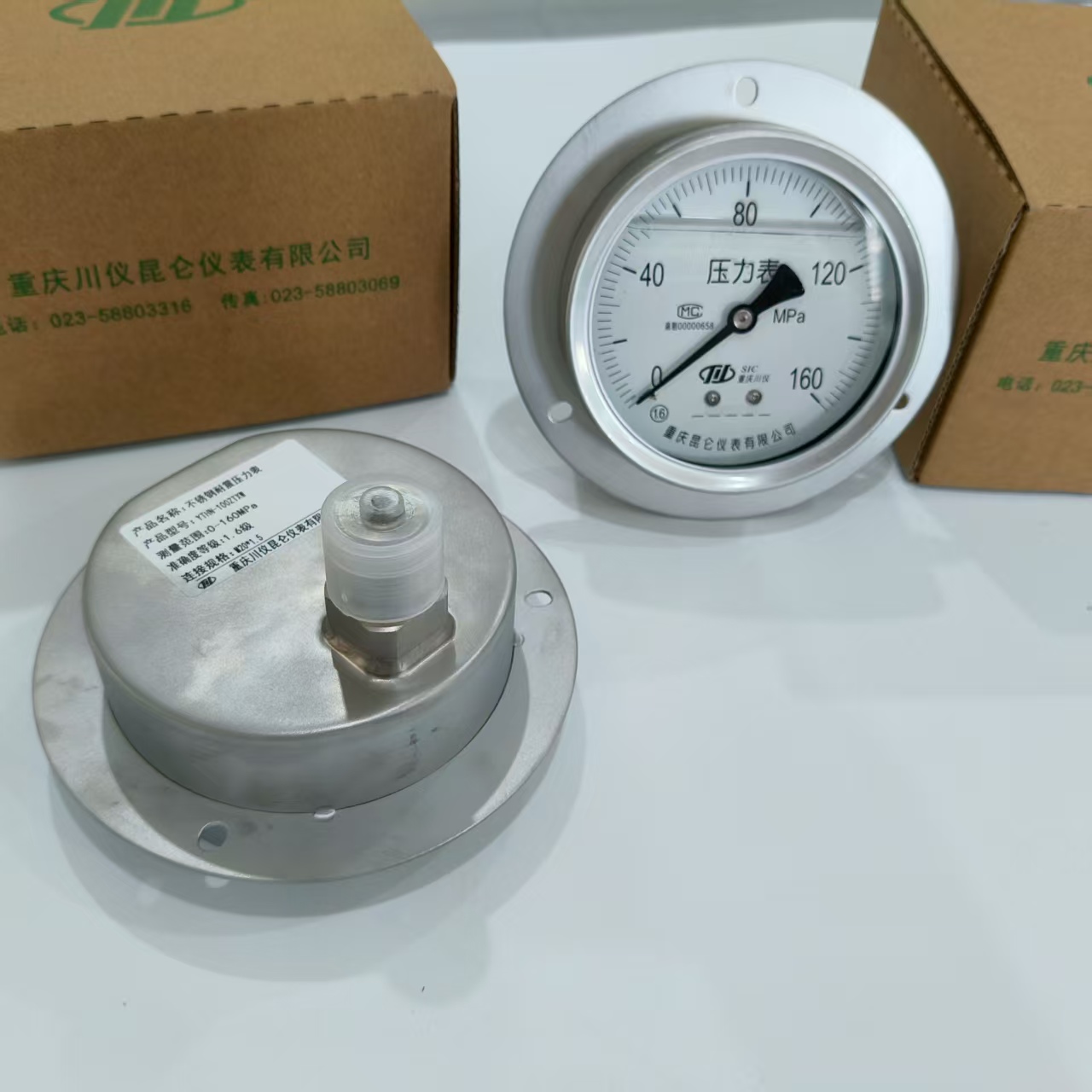

- 紧凑安装结构：采用 “轴向接口 + 前端法兰边” 一体化设计 —— 接口轴线与表盘轴线平行（轴向接口），表盘前端自带圆形固定法兰边（法兰边直径比表盘大 5~10mm），安装时可通过法兰边直接贴合设备表面，利用螺栓固定（适配 M4~M6 螺栓），无需为压力表预留径向空间（安装所需径向空间仅为传统径向压力表的 1/3），完美适配设备侧面、管道转角、箱体内部等狭小位置（如注塑机模板侧面、压缩机缸体接口）。

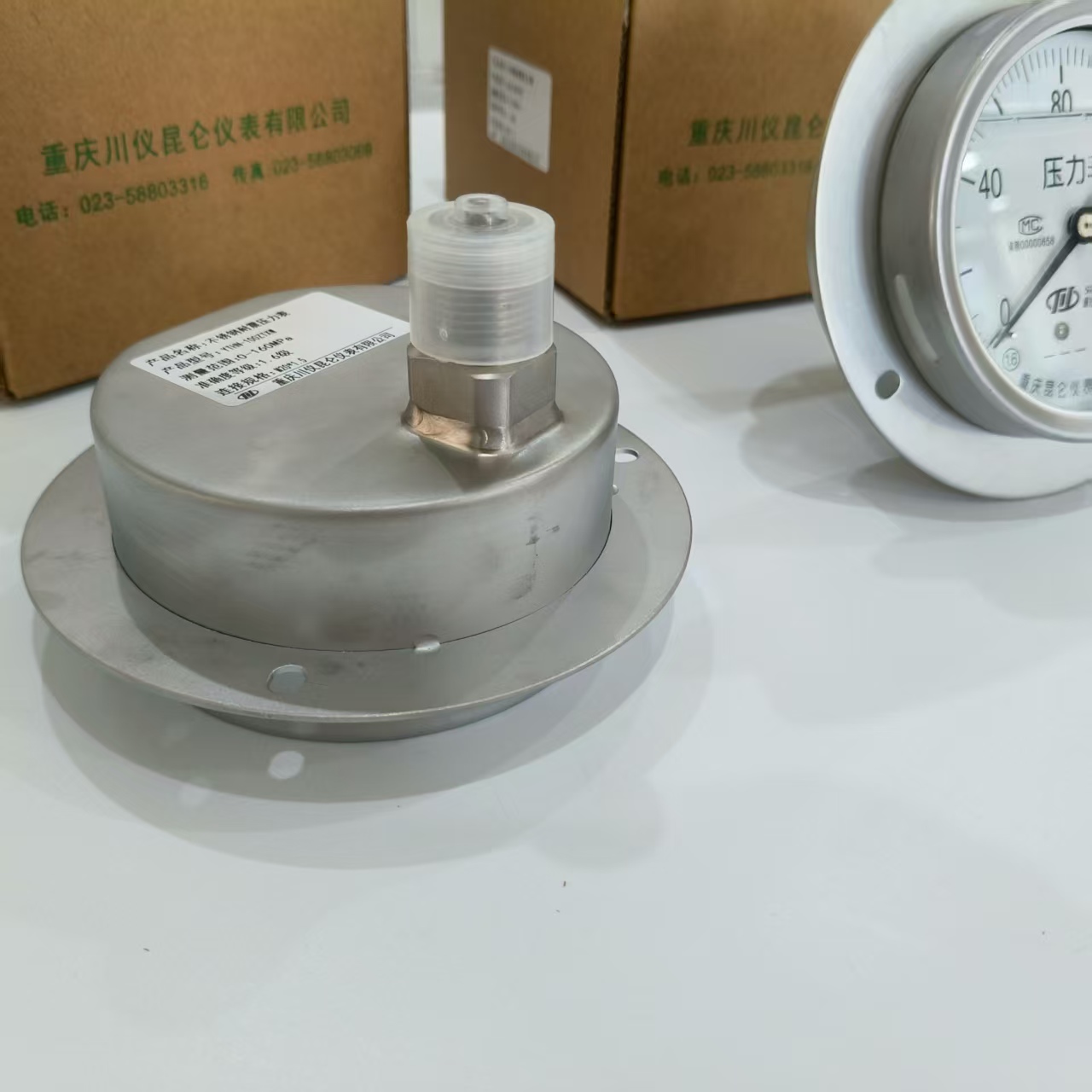

- 多规格接口适配：接口规格覆盖工业常用标准，螺纹接口可选 M14×1.5、M20×1.5、G1/4、G1/2、NPT1/4 等，法兰接口支持 DN15~DN25 PN1.6~PN4.0MPa，可直接匹配液压系统、气动管路、设备缸体的预留接口，无需额外转接接头，安装时间较传统压力表缩短 50%，且避免了转接导致的泄漏风险（泄漏率≤1×10⁻⁶ Pa・m³/s）。
- 可视化优化：表盘采用 “大尺寸 + 前置式” 设计，直径涵盖 60mm~100mm（主流 80mm），刻度线宽度≥0.2mm，指针长度覆盖表盘半径的 90%，搭配高对比度颜色（指针红色、刻度黑色），即使安装于设备侧面，操作人员也可从正面或斜向清晰读数，视角范围较传统轴向压力表扩大 30°，避免因安装位置导致的读数盲区。
2. 全量程耐震充油结构：稳定抵御强振动
- 专用阻尼油填充：表壳内填充高稳定性阻尼油，根据工况温度精准选型 —— 常温工况（-20℃~80℃）选用甲基硅油（粘度 500~1000cSt），低温工况（-40℃~60℃）选用特种合成油（粘度 300cSt），高温工况（-10℃~120℃）选用苯基硅油（粘度 800cSt）；阻尼油具有优异的抗乳化、抗挥发性能，在持续振动下无分层、无泄漏，可将指针振动幅度控制在满量程的 3% 以内，读数响应时间≤0.8 秒，确保动态压力工况下（如液压泵启停、气缸动作）读数稳定。
- 机芯抗振优化：采用 “双宝石轴承 + 阻尼齿轮组” 结构 —— 宝石轴承（氧化铝陶瓷材质）减少机芯传动摩擦，磨损率较普通铜轴承降低 80%，避免长期振动导致的齿轮啮合间隙增大；阻尼齿轮组通过增加传动阻力，减缓指针偏转速度，防止因压力骤升骤降（如水锤效应、液压冲击）导致的指针 “冲顶” 或剧烈跳动，确保压力波动范围内指针平稳过渡，测量误差≤±1.6%（精度等级）。
- 表壳耐震防护：表壳采用压铸铝合金（表面环氧树脂涂层）或 304 不锈钢材质，抗冲击强度达 IEC 60068-2-27 标准（50g，11ms），可承受设备振动传导的瞬时冲击力；表玻璃选用 3mm 厚钢化玻璃，经过冷热冲击测试（-40℃~120℃骤变无破裂），避免因振动或温度变化导致的玻璃碎裂，同时具备防眩光涂层，减少强光环境下的反光干扰，确保读数清晰。
3. 高适配性材质与工况耐受：长效稳定运行
- 接触介质材质优化：内部弹簧管采用 304 不锈钢（常规介质）或 316L 不锈钢（耐腐蚀介质），可耐受水、油、空气、普通酸碱溶液（如 pH 4~10 的溶液）的侵蚀；针对特殊腐蚀性介质（如弱酸性液压油、含硫气体），可选哈氏合金 C276 弹簧管，耐腐蚀性能较 316L 不锈钢提升 5 倍，确保长期接触介质无腐蚀、无泄漏，使用寿命达 5~8 年。
- 宽温与压力覆盖：整体工作温度范围覆盖 - 40℃~120℃，高温型号通过表壳散热槽设计（如侧面环形散热槽），可在 150℃短期工况下稳定工作（如电厂辅机管道）；压力测量范围覆盖 0~0.1MPa（真空）至 0~60MPa（高压），量程比达 600:1，通过更换不同规格弹簧管，可实现同一表壳适配多量程需求（如 0~1MPa、0~10MPa），减少库存种类，降低采购成本。
三、适用场景：聚焦狭小空间与强振动环境的压力监测
凭借 “轴向带前边安装灵活、耐震充油稳定、材质适配性强” 的核心优势，重庆川仪轴向带前边耐震充油压力表广泛应用于需紧凑安装、强振动的工业场景，典型应用包括：
1. 机械制造行业
- 液压系统压力监测：在数控机床、注塑机、液压机的液压站油缸侧面、液压阀块接口处，采用轴向带前边设计直接贴合安装，监测系统压力（如注塑机锁模压力 0~30MPa、机床主轴夹紧压力 0~10MPa）；耐震充油结构抵御液压泵持续振动（频率 50~200Hz），避免指针抖动导致的压力误判，确保液压动作精准（如注塑件成型精度提升 0.1mm），减少设备故障（液压阀卡滞率降低 15%）。
- 气动设备压力监测：在自动化生产线的气缸侧面、气动三联件接口处，安装小量程（0~1MPa）轴向带前边压力表，监测气动压力，适配生产线密集的安装空间；耐震设计抵御空压机振动传导，确保气动元件（如气缸、电磁阀）动作稳定，避免因压力波动导致的生产线卡顿（生产效率提升 5%~8%）。
2. 石油化工行业
- 泵体与压缩机出口监测：在离心泵、螺杆压缩机的出口管道侧面，安装轴向带前边压力表，适配管道密集的设备区；耐震充油结构抵御泵体振动（加速度≤30m/s²），实时监测出口压力（如原油输送泵压力 0~16MPa、天然气压缩机压力 0~25MPa），避免因压力过高导致的管道破裂，或压力过低导致的泵体空转（设备故障率降低 20%）。
- 反应釜辅件压力监测：在化工反应釜的搅拌轴密封腔、夹套加热管道侧面，安装轴向带前边压力表，利用狭小空间实现压力监测；耐腐蚀材质（316L 不锈钢）耐受反应釜周边的腐蚀性气体（如氯气、氨气），确保长期稳定运行，为反应釜密封性能、加热系统安全提供数据支撑。
3. 电力与冶金行业
- 电厂辅机设备监测：在火电厂的风机、水泵等辅机设备的轴承箱侧面，安装轴向带前边压力表，监测轴承润滑系统压力（0~1MPa）；耐震充油结构抵御辅机振动（频率 100~300Hz），避免因润滑压力不足导致的轴承磨损（轴承使用寿命延长 30%）；轴向安装设计适配辅机设备紧凑的结构布局，无需额外改造设备外壳。
- 冶金设备液压监测：在钢铁厂的轧机、连铸机的液压压下系统、夹送辊油缸侧面，安装高压（0~60MPa）轴向带前边压力表，监测液压压力；耐震设计抵御轧机持续振动（加速度≤50m/s²），确保轧机压力稳定（钢板厚度偏差控制在 ±0.05mm），同时轴向安装避免干扰轧机作业空间，提升生产安全性。
4. 交通运输行业
- 工程机械液压监测：在挖掘机、装载机的液压油缸侧面、液压泵出口，安装轴向带前边压力表，适配工程机械紧凑的机身结构；耐震充油结构抵御设备作业时的剧烈振动（如挖掘作业时加速度≤40m/s²），实时监测液压系统压力（如挖掘机铲斗油缸压力 0~35MPa），避免因压力异常导致的机械故障（维修成本降低 25%~30%）。
四、产品价值：为狭小空间、强震环境创造精准测量价值
选择重庆川仪轴向带前边耐震充油压力表，可从 “安装适配、测量稳定、成本优化” 三个核心维度为用户创造价值：
- 解决狭小空间安装痛点：轴向带前边设计无需预留径向空间，适配设备侧面、管道转角等密集安装场景，避免因安装空间不足导致的仪表无法使用或设备改造，降低安装改造成本（单台设备改造成本节约 500~2000 元）。
- 保障强振动环境测量精准：耐震充油结构 + 抗振机芯设计，确保在 10~500Hz 持续振动下读数稳定，误差≤±1.6%，避免因指针抖动导致的压力误判（如液压系统压力过高未察觉导致的设备损坏），减少生产事故与维修成本（年维修成本降低 30%~40%）。
提升设备适配与运维效率：多规格接口、宽量程覆盖减少仪表选型复杂度，库存种类可减少 40%；高耐用材质（316L 不锈钢、宝石轴承）延长使用寿命至 5~8 年，维护周期延长至 1~2 年（仅需定期检查阻尼油泄漏），降低运维人力与更换成本。
五、总结与品牌保障
作为重庆川仪针对狭小空间、强振动环境推出的专项解决方案，轴向带前边耐震充油压力表以 “安装灵活、耐震稳定、适配性强” 为核心，完美解决了传统压力表在设备密集型车间、强振动工况下的 “安装难、读数差” 痛点，成为机械制造、石油化工等行业的优选设备。重庆川仪作为国内自动化仪表行业的 “老字号” 企业，拥有完善的质量控制体系（通过 ISO 9001、ISO 14001 认证），每台压力表出厂前均需经过严格的振动测试（500Hz 持续振动 2 小时）、压力校准（全量程多点校准）、密封性测试（1.5 倍额定压力保压 30 分钟），确保可靠性；同时，全国 20 余个售后服务网点可提供定制化选型（如根据安装空间推荐接口规格）、现场安装指导、定期校准服务，响应时间≤24 小时，为用户提供全生命周期保障。
未来，随着工业设备向 “小型化、高功率化” 发展，重庆川仪或将进一步优化该系列产品 —— 如集成微型压力传感器实现信号远传（4-20mA 输出）、采用无线通信模块（LoRaWAN）实现远程监控，推出 “智能轴向耐震压力表”，为狭小空间、强振动环境的压力监测提供更智能、更便捷的解决方案，助力工业用户实现设备精细化管理与高效生产。
