YOKOGAWA横河川仪多变量变送器流量测量方案

发布时间:2022-05-09 15:27:58 人气:

YOKOGAWA横河川仪使用差压流量计对过程介质进行流量测量时,除了差压变送器,通常还需要安装压力变送器、温度传感器以及流量计算机,用以补正过程温度和静压的影响以及计算和输出介质的质量/体积流量。

横河川仪问题与挑战

  • 安装和维护各类仪表的成本/费用高
  • 空间占用大、各类仪表备品多

横河川仪解决方案

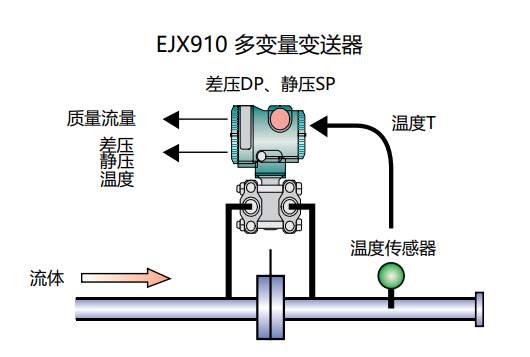

横河川仪多变量变送器流量测量方案采用多变量变送器,单台可测量和传送过程差压、静压和温度参数,动态计算和补正体积/质量流量,将差压变送器、压力变送器、温度传感器以及流量计算机结合于一体,减少测量流量所需仪表设备的种类和数量,提高测量精度,降低安装和维护设备的成本和工作量,节省现场占用空间并提高系统运行效率。

横河川仪相关产品

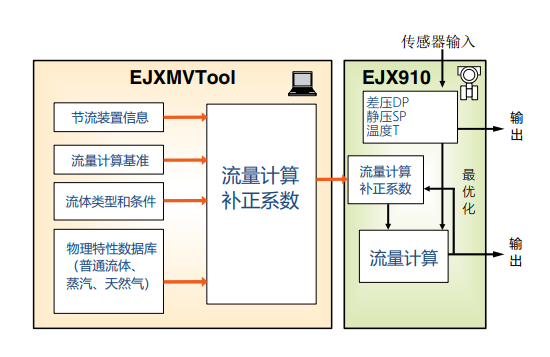

EJX910A多变量变送器采用DPharp单晶硅谐振式传感器,具有优良的多变量传感功能,单个传感器即可准确测量过程介质的差压和静压。同时变送器可以连接外部RTD电缆输入过程温度信号,通过内置高性能流量计算机根据各个过程变量的测量值,进行温度和压力补正并计算和输出过程流量。动态补偿解决了由温度引起的流体膨胀性、可压缩性、粘度和密度的变化问题,以及节流设备和管道尺寸的变化问题,消除流量计算中的误差,优化质量流量的测量,使更充分和精确地对过程流量状况进行表征和建模。

此外,EJX910A多变量变送器采用独特的流量计算方法,可实现100毫秒的质量流量计算周期。并且通过采用雷诺数补偿算法等,优化了所有流量计算参数,实现了高达1%的质量流量精度。



多变量变送器流量测量方案

  • 减少仪表设备的种类和数量
  • 降低安装维护设备的成本以及工作量
  • 节省空间并提高运行效率

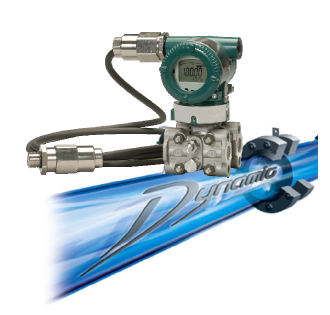

EJX910A多变量变送器

  • 多变量传感
  • 质量流量精度±0%
  • 高量程比10:1(差压100:1)
  • 计算周期100ms
  • 高级诊断功能

支持设备和应用

EJX910A支持多种主要节流装置,包括孔板、文丘里、喷嘴、均速管、以及楔形流量计和锥形流量计等,可应用于各类流量测量,包括普通流体、蒸汽和天然气等。


横河川仪EJA110E差压变送器
横河川仪EJA118E隔膜密封式差压变送器
横河川仪EJA120E微差压变送器
